Le Renault Trafic 2 en version L1H1 affiche un volume utile catalogue de 5,2 m³. Ce chiffre, issu des brochures constructeur, correspond au volume géométrique de la zone de chargement mesurée à vide, sans aménagement ni habillage. Comprendre comment ce volume se décompose en longueur au plancher, hauteur sous pavillon et largeur entre passages de roue permet d’évaluer ce que le fourgon peut réellement transporter au quotidien.
Volume géométrique nu du Trafic 2 L1H1 : ce que mesure le constructeur
Le volume annoncé par Renault pour le Trafic 2 L1H1 est un volume géométrique. La mesure intègre tout l’espace intérieur de la zone de chargement, du sol au plafond et de la cloison de séparation jusqu’aux portes arrière. Ce calcul suit la norme VDA, utilisée par la plupart des constructeurs européens pour standardiser la comparaison entre utilitaires.
A lire également : Désactiver l'anti-démarrage sur Renault Clio 2 facilement et en sécurité
Le principe est simple : on remplit virtuellement l’espace cargo de blocs parallélépipédiques normalisés et on additionne leur volume. Le résultat donne les 5,2 m³ du L1H1. Ce chiffre suppose un espace totalement vide, sans passage de roue saillant, sans renfort de paroi ni protection de plancher.
A voir aussi : Comprendre le voyant serv sur Clio 2 : signification et actions à entreprendre
En pratique, cette valeur surestime la capacité réelle. Les passages de roue grignotent de la largeur au sol, la forme du pavillon réduit la hauteur exploitable sur les côtés, et la cloison de séparation n’est pas toujours parfaitement plate. Le volume géométrique nu reste une base de comparaison entre versions (L1H1 contre L2H1, par exemple), pas un indicateur direct de ce que le fourgon accepte une fois équipé.

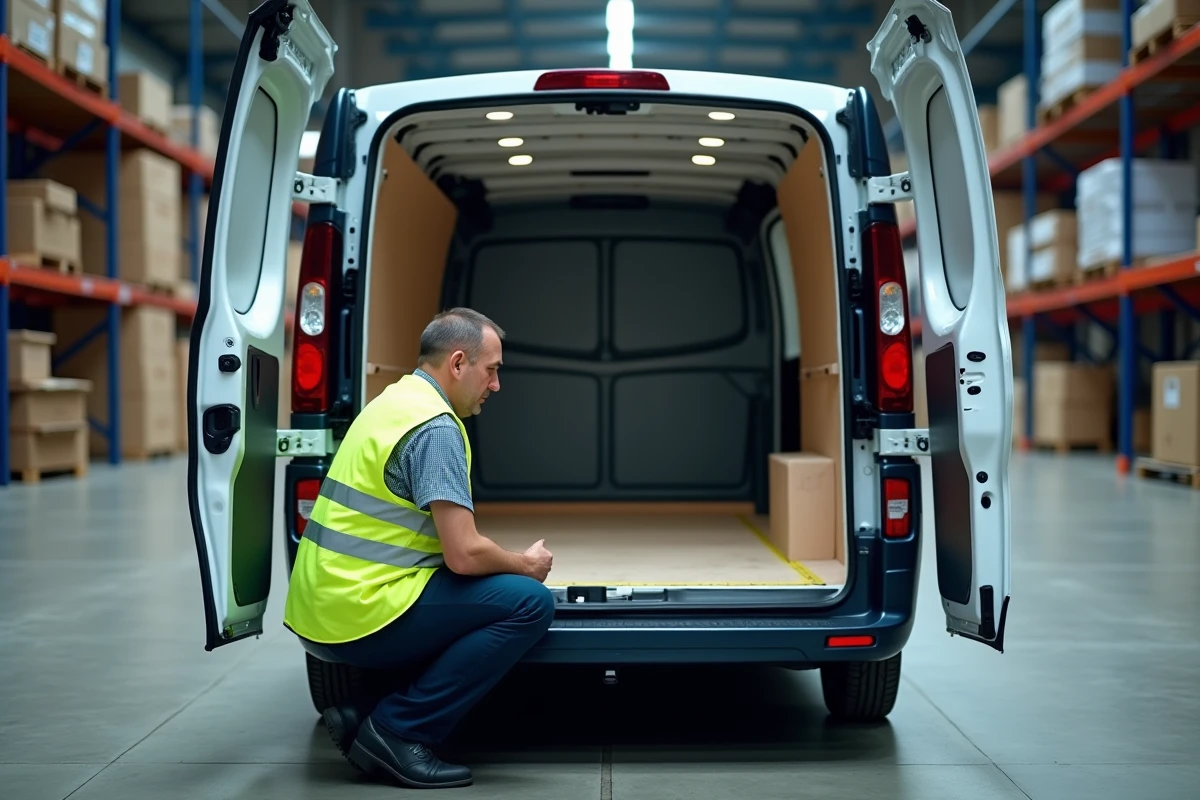

Longueur au plancher et hauteur de chargement : les cotes qui comptent
Pour déterminer si une charge spécifique entre dans le Trafic 2 L1H1, le volume global ne suffit pas. Ce sont les dimensions linéaires de l’espace de chargement qui tranchent.
La longueur utile au plancher du L1H1 se situe en dessous de celle du L2H1, dont l’empattement passe de 3098 mm à 3498 mm. La différence d’empattement se répercute directement sur la longueur de chargement disponible. Pour le L1H1, la longueur hors-tout du véhicule est de 4999 mm, avec un empattement de 3098 mm et un porte-à-faux arrière limité.
La hauteur de chargement intérieure dépend de la version H1, qui affiche une hauteur hors-tout à vide d’environ 1971 mm. La hauteur utile sous pavillon, mesurée du plancher brut au point le plus bas du plafond, est nettement inférieure à la hauteur extérieure. Il faut soustraire l’épaisseur du plancher, la garde au sol et la structure du toit.
La largeur utile maximale se mesure entre les parois intérieures nues, mais la largeur entre passages de roue constitue la contrainte réelle pour poser des palettes ou des charges plates au sol. Cette largeur réduite oblige souvent à caler les objets en biais ou à superposer.
Les cotes à vérifier avant tout chargement
- Longueur au plancher entre cloison de séparation et seuil des portes arrière : c’est la longueur maximale d’un objet posé à plat sans inclinaison
- Hauteur du seuil de chargement arrière par rapport au sol : elle détermine l’effort nécessaire pour hisser une charge et la compatibilité avec une rampe
- Largeur entre passages de roue au niveau du plancher : la seule largeur pertinente pour des charges rigides posées au sol
- Hauteur libre sous pavillon au centre de la zone cargo : le point le plus haut, qui diminue en se rapprochant des parois latérales
Volume exploitable après aménagement : l’écart avec la fiche technique

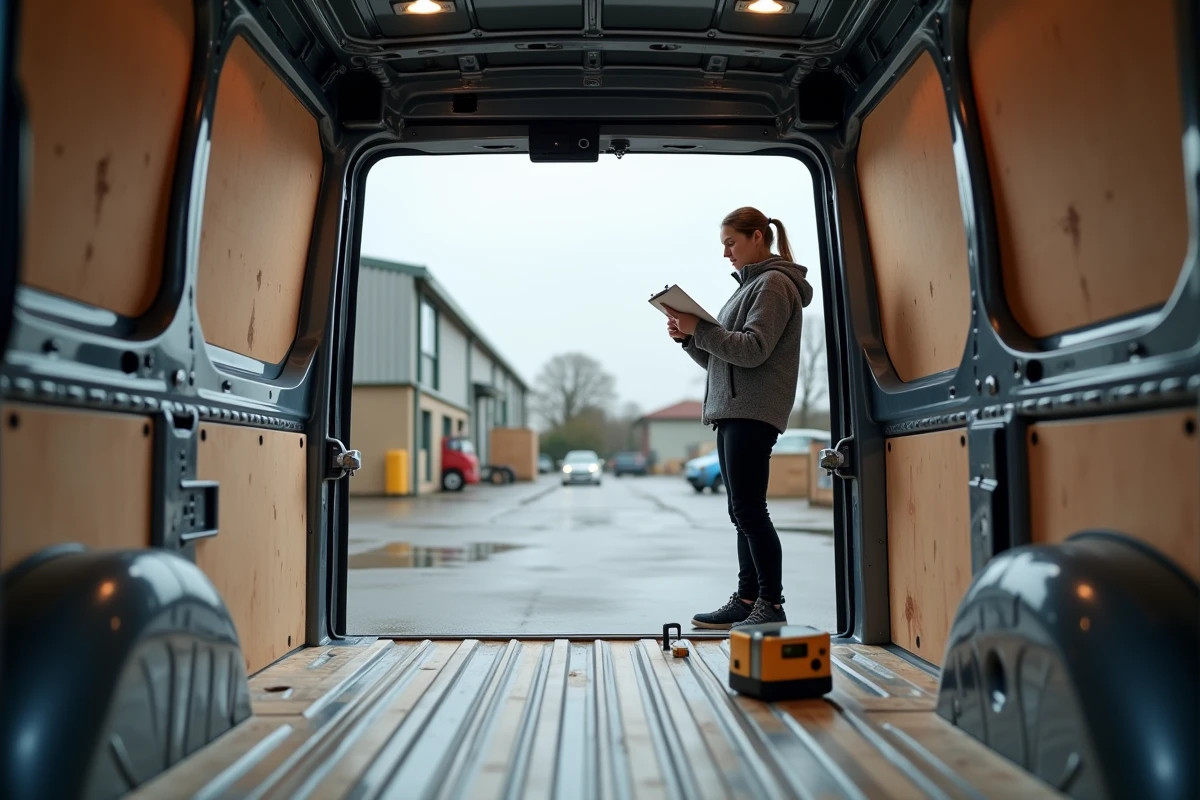

Un Trafic 2 L1H1 utilisé par un artisan ou un technicien de maintenance n’est jamais vide. L’ajout d’étagères, de rangements latéraux, d’un habillage bois ou composite sur les parois et le plancher réduit mécaniquement le volume disponible. Les spécialistes d’aménagement d’utilitaires soulignent que le volume réellement exploitable après équipement est sensiblement inférieur au volume catalogue.
L’habillage de protection (plancher en contreplaqué, parois en polypropylène alvéolaire) ajoute plusieurs millimètres d’épaisseur sur chaque surface. Multiplié par les six faces de la zone cargo, cet écart se cumule. Un aménagement avec étagères latérales sur toute la longueur peut réduire la largeur utile au sol de plusieurs centimètres de chaque côté.
L’intérêt de l’aménagement n’est pas de maximiser le volume brut, mais d’organiser la charge en hauteur et en profondeur pour transporter davantage à gabarit constant. Un fourgon bien aménagé exploite la hauteur sous pavillon avec des étagères étagées, là où un fourgon nu oblige à empiler les charges au sol avec un risque de basculement.
Calculer le volume résiduel après aménagement
Pour estimer le volume réellement disponible, la méthode la plus fiable consiste à mesurer l’espace libre restant après installation de tous les équipements fixes. On relève la longueur, la largeur et la hauteur de chaque zone libre, puis on calcule le volume de chaque bloc séparément avant de les additionner. Le total obtenu est toujours inférieur au volume catalogue, parfois de façon significative selon la densité de l’aménagement.

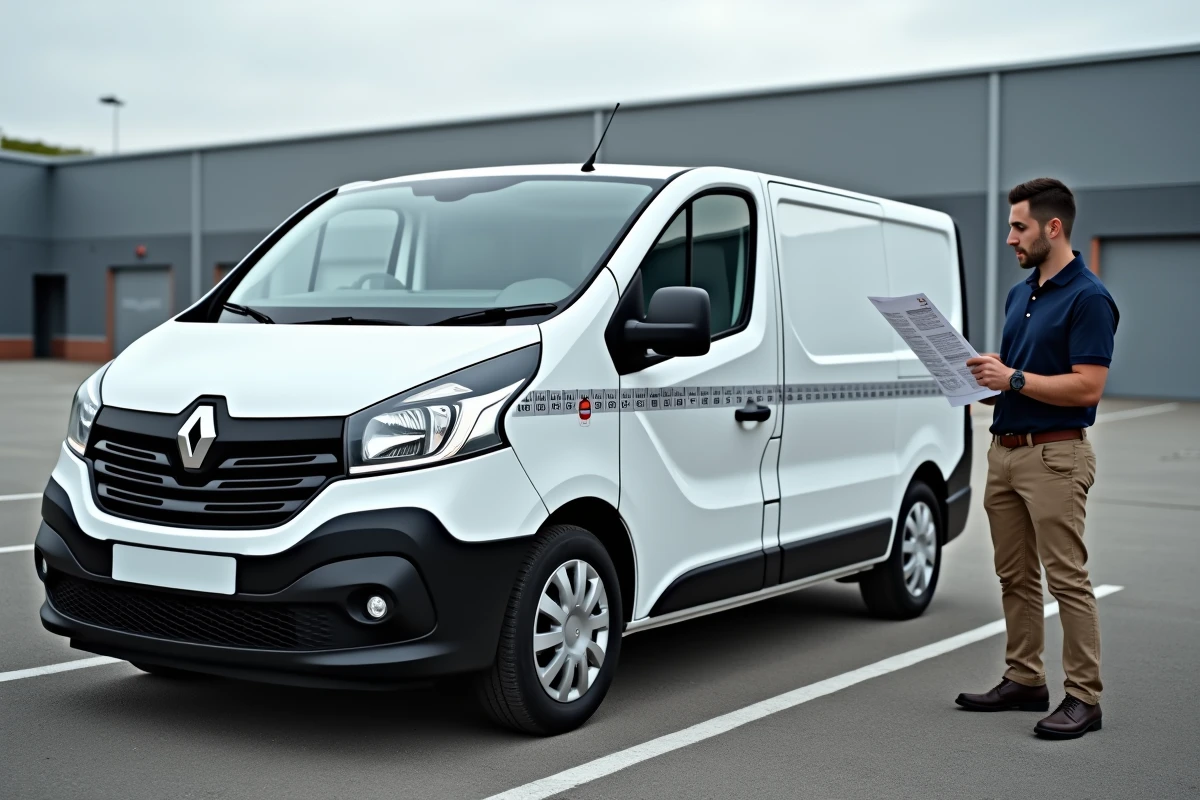

Gabarit extérieur du Trafic 2 L1H1 et contrainte de stationnement urbain
Le choix d’un L1H1 plutôt qu’un L2H1 ou L2H2 repose souvent sur une contrainte de gabarit en milieu urbain. Avec une longueur hors-tout de 4999 mm et une hauteur à vide de 1971 mm, le Trafic 2 L1H1 passe sous la barre des deux mètres de hauteur. Ce seuil conditionne l’accès à la plupart des parkings souterrains, dont la hauteur libre sous poutre se situe généralement autour de 1,90 m à 2,00 m.
La largeur hors-tout hors rétroviseurs reste contenue (1956 mm), mais la largeur avec rétroviseurs atteint 2283 mm. Cette donnée est à prendre en compte pour les places de parking étroites et les voies de circulation en sous-sol.
Pour un usage urbain quotidien, le L1H1 offre le meilleur compromis entre volume de chargement et facilité de stationnement. Le L2H2, avec ses 2498 mm de hauteur, est exclu de la plupart des parkings couverts. Le L2H1 gagne en longueur de chargement mais allonge le véhicule de 400 mm, ce qui complique les manoeuvres dans les rues étroites.
Le rapport entre volume utile et encombrement extérieur reste le critère de sélection le plus pertinent pour les professionnels qui alternent entre chantiers périurbains et livraisons en centre-ville. Le Trafic 2 L1H1 place ses 5,2 m³ théoriques dans un gabarit qui reste gérable au quotidien, à condition d’accepter la contrainte de hauteur intérieure qui limite le transport d’objets volumineux en position verticale.
